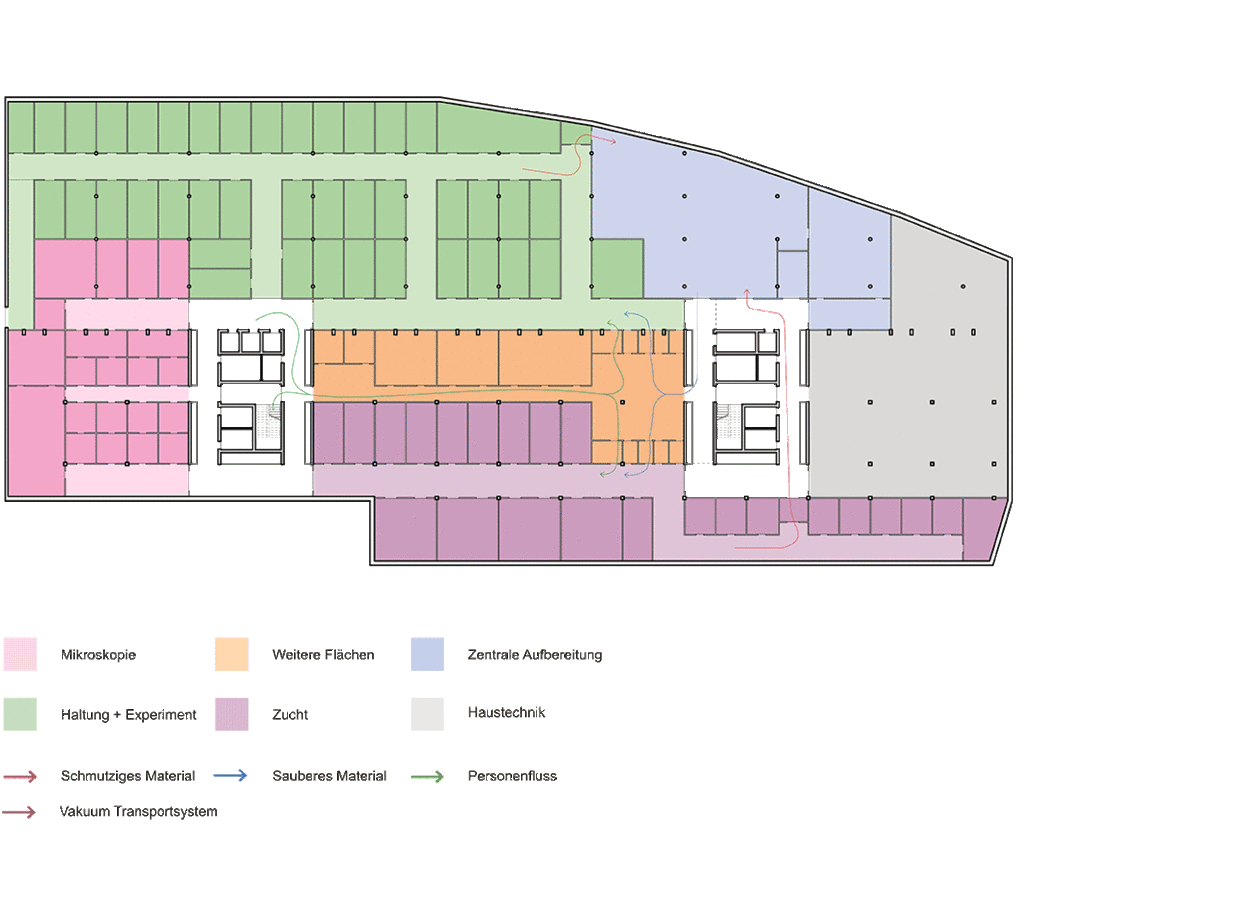

Der Tierhaltungsbereich

Ein wesentlicher Bestandteil des Projekts ist die Tierhaltung. Sie besteht im Wesentlichen aus zwei Barrierehaltungen, einem Zuchtbereich und einem experimentellen Haltungsbereich, sowie einer gemeinsam zu nutzenden Aufbereitung.

Hier werden Käfige, Racks, Tränkeflaschen und weiteres Equipment gereinigt und aufbereitet.

Barriere

Die Hygienebarrieren trennen die Haltungsbereiche von der Umgebung. Alle Güter, die in die Haltungsbereiche gelangen und Personen, die den Haltungsbereich betreten, passieren die Barriere. Sie besteht im Wesentlichen aus folgenden Komponenten:

Grossraumautoklav

Es werden je zwei Grossraumautoklaven installiert. Der Autoklav wird in einer Bodengrube montiert und ist damit bodeneben befahrbar.

Wasserstoffperoxidschleuse:

Zur Desinfektion thermolabiler Güter wird eine Wasserstoffperoxidschleuse installiert.

Durchreichschleusen

Zum Ein- und Ausschleusen von kleinerem Equipment werden kleine Würfelschleusen (ca. 60 x 60 x 60 cm) installiert.

Personalumkleiden und Schleusen

Tierpfleger und Wissenschaftler betreten den Haltungsbereich durch Personalschleusen.

Spülküche

In der Spülküche erfolgt die Aufarbeitung der schmutzigen Käfige, der Käfigstelle sowie der Tränkeflaschen aus beiden Haltungsbereichen. Die Planung der Grossgeräte für eine Tierhaltung orientiert sich einerseits an der Grösse der Tierhaltung, andererseits an den in der Regel begrenzten Personalressourcen der Nutzer. Daraus ergibt sich die Anforderung nach zumindest teilautomatisierten Lösungen. Die erforderlichen Anlagen werden im Folgenden beschrieben.

Einstreuabwurfstation

Die schmutzigen Käfige müssen regelmässig entleert und gereinigt werden. Dabei fallen aus dem Einstreu mit Allergenen belastete Staubpartikel an. Es wird eine halbautomatische Abwurfstation installiert, bei der die Mitarbeitenden über eine geeignete, laminare Luftströmung vor den Allergenen geschützt sind. Das Einstreumaterial wird über das Vakuumtransportsystem direkt aus der Tierhaltung in Entsorgungscontainer überführt, die an geeigneter Stelle im Aussenbereich des Gebäudes stehen.

Käfigreinigungsanlage

Nach der Einstreuentsorgung werden die Käfige, Hauben und Gitter in einer Bandwaschanlage gereinigt. Die Anlage ermöglicht die kontinuierliche Reinigung aller gängigen Käfigschalen, Gitterdeckel und Käfighauben.

Gestellreinigungsanlage

Die Anlage ermöglicht die Reinigung der Käfiggestelle und IVC-Gestelle. Die Maschine wird in einer Bodengrube montiert und ist dadurch bodeneben befahrbar.

Flaschenreinigungs- und Befüllanlage

Die Reinigungs- und Desinfektionsanlage für die Tränkeflaschen ist als Durchschubanlage geplant.

Einstreubefüllstation

Die gereinigten Käfige werden im Spülbereich mit sauberem Einstreu befüllt. Dazu ist eine Station vorgesehen, deren Vorratsbehälter im Lagerraum für Einstreu befüllt wird. Vom Vorratsbehälter im Lager wird die Einstreu über ein Vakuumtransportsystem in die Befüllstation transportiert. So wird vermieden, dass die Mitarbeitenden Grossgebinde mit Einstreu weit transportieren müssen und staubverursachende Arbeiten im sauberen Bereich der Spülküche ausgeführt werden müssen. Die Station dosiert dann, je nach Käfigtyp, die entsprechende Einstreumenge und befüllt die Käfigwannen. Im Anschluss werden die Käfige fertig montiert (Gitter, Haube) und über die Autoklaven in den Barrieren in den Haltungsbereich gebracht.

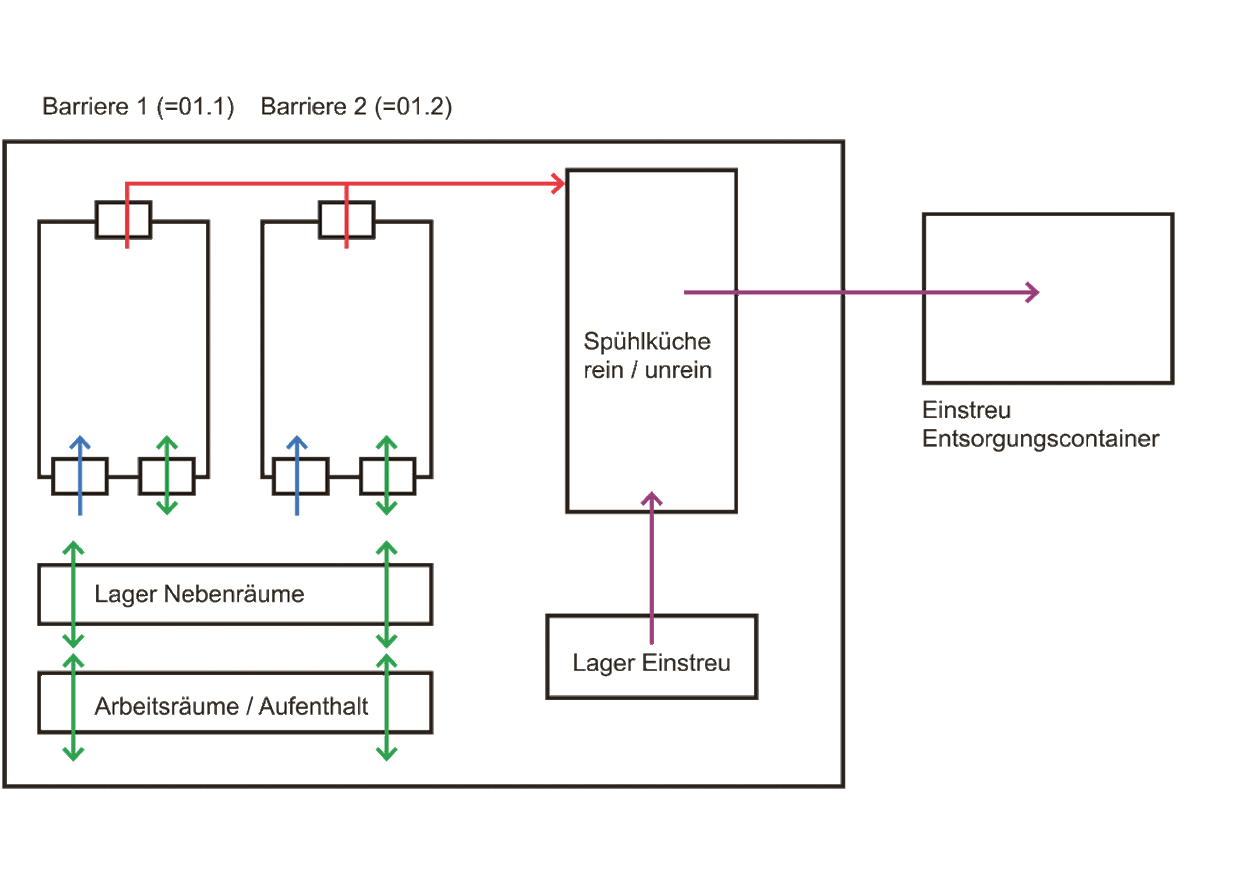

Funktionsschema Tierhaltung (Gesamttierhaltung)

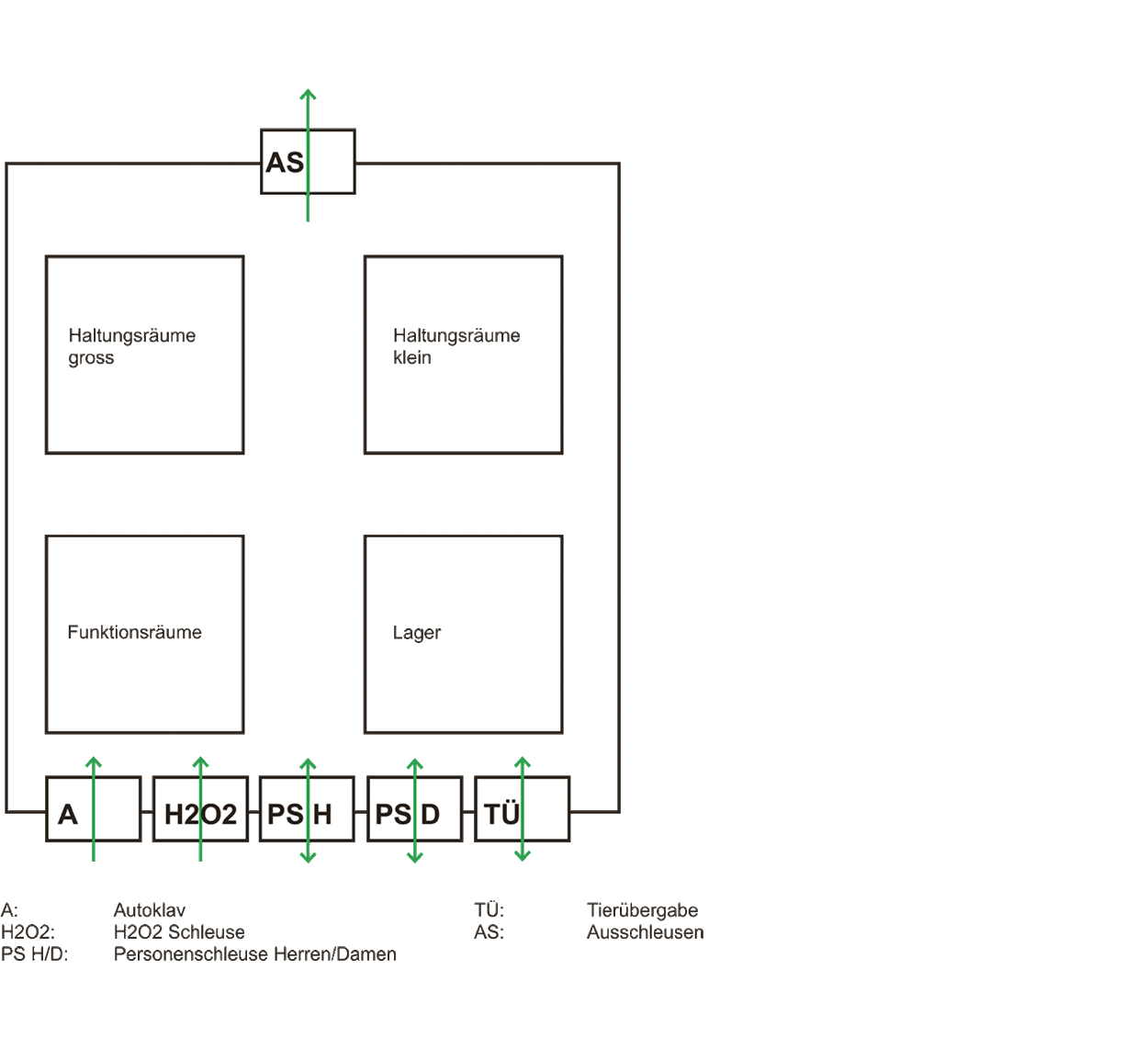

Funktionsschema Tierhaltung (Barriere)
